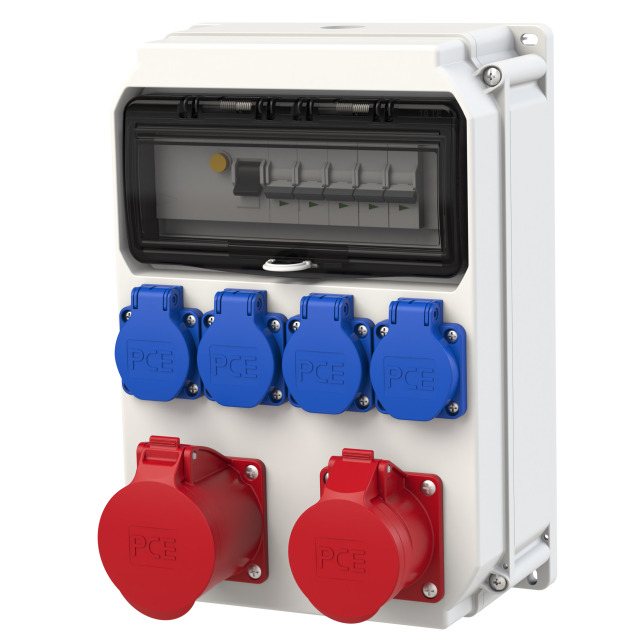

Coffret mural plastique PCE Anif4 – 1 × CEE 32 A 5P + 1 × CEE 16 A 5P + 4 × 2P+T, 3 disjoncteurs
Référence fabricant 9134520
Coffret de distribution mural PCE de la série Anif4, boîtier plastique : 1 × CEE 32 A 5P + 1 × CEE 16 A 5P + 4 × 2P+T ; 3 disjoncteurs, interrupteur différentiel 30 mA ; IP54.
- Intensité
- 16 A / 32 A
- Protection
- IP54
Une question technique ? Contacter notre équipe
Produit PCE – PC Electric GmbH (Autriche). SOFAMEL est distributeur exclusif de PCE au Maroc.
Description
Coffret de distribution destiné à une installation fixe : fixé au mur, il met à disposition, à proximité des utilisateurs, des prises protégées pour l’alimentation de machines, d’outils ou d’équipements. Le boîtier est en matière plastique.
Équipement de ce modèle (données du fabricant) : prises : 1 × CEE 32 A 5P, 1 × CEE 16 A 5P, 4 × 2P+T ; protections : 3 disjoncteurs, interrupteur différentiel 30 mA ; alimentation : entrée de câble (raccordement fixe) ; indice de protection IP54.
Désignation PCE : Distribution box plastic wall mounted ANIF4 BV 32/5 16/5 4xSSD M25Öo Ea IP54. Le schéma de câblage, les dimensions et la composition exacte figurent dans la fiche technique officielle téléchargeable ci-dessous. Pour une configuration différente, SOFAMEL peut aussi vous proposer un coffret PEC Energy sur mesure.
Caractéristiques techniques
| Désignation fabricant | Distribution box plastic wall mounted ANIF4 BV 32/5 16/5 4xSSD M25Öo Ea IP54 |
|---|
| Prises CEE 16 A | 1 × 16 A 5P 400 V |
|---|---|
| Prises CEE 32 A | 1 × 32 A 5P 400 V |
| Prises 2P+T (CEE 7/3, type F) | 4 |
| Protection | Disjoncteurs (protection contre les surintensités) |
|---|---|
| Interrupteur différentiel | Interrupteur différentiel 30 mA |
| Nombre de disjoncteurs | 3 |
| Alimentation | Entrée de câble (raccordement fixe) |
|---|
| Matériau du boîtier | Plastique |
|---|---|
| Installation | Fixation murale |
| Indice de protection | IP54 |
| Couleur | Gris |
| Dimensions (H × L × P) | 320 × 222 × 114 mm |
Documents techniques
- Fiche technique PCE 9134520Télécharger
- Plan coté – coffret PCE Anif4Télécharger
- Consignes de sécurité et mode d'emploi PCETélécharger
Documents officiels du fabricant PCE. Les caractéristiques de référence sont celles des documents du fabricant.
Applications
- Ateliers et sites industriels
- Locaux techniques
- Points de raccordement fixes
