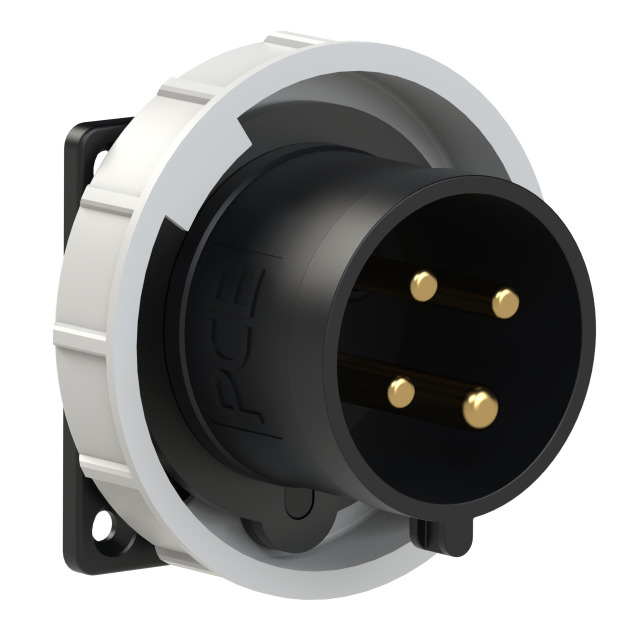

Socle connecteur mâle CEE droit 75 × 75 mm 32 A 3P+T 500 V 7h IP67
Référence fabricant 6242-7
Socle connecteur mâle PCE : 32 A, 4 pôles (3P+T), 500 V – 50/60 Hz, 7 h, IP67, raccordement par bornes à vis.
- Intensité
- 32 A
- Pôles
- 4 pôles (3P+T)
- Tension
- 500 V
- Position horaire
- 7 h
- Protection
- IP67
Une question technique ? Contacter notre équipe
Produit PCE – PC Electric GmbH (Autriche). SOFAMEL est distributeur exclusif de PCE au Maroc.
Description
Le socle connecteur mâle constitue une entrée d’alimentation : il reçoit un prolongateur de même configuration pour alimenter un coffret, une machine ou une installation.
Cette référence PCE 6242-7 est un modèle 32 A à 4 pôles, soit 3P+T, pour une tension de 500 V (noir) avec contact de terre en position 7 h, indice de protection IP67. Selon le système de détrompage de la norme IEC 60309, la couleur et la position horaire empêchent le raccordement à un socle ou à une fiche de tension différente.
La fiche technique officielle du fabricant est téléchargeable ci-dessous. Pour vos quantités, délais et produits associés (câbles, coffrets, enrouleurs), demandez un devis à nos conseillers.
Caractéristiques techniques
| Intensité assignée | 32 A |
|---|---|
| Nombre de pôles | 4 pôles (3P+T) |
| Tension et fréquence (IEC 60309) | 500 V – 50/60 Hz |
| Position horaire du contact de terre | 7 h |
| Couleur d'identification | noir |
| Indice de protection | IP67 |
|---|---|
| Raccordement | bornes à vis |
| Exécution | à encastrer |
| Orientation | droite |
| Matériau | matière plastique |
| Matériau des contacts | laiton (CuZn) |
| Traitement des contacts | brut |
| Marquages et certifications (selon le fabricant) | CE, CQC, EAC, ÖVE, UKCA |
|---|
| Référence fabricant | PCE 6242-7 |
|---|---|
| Désignation du fabricant | CEE-Anbaugerätestecker 75x75 gerade 32A 4p 7h IP67 |
Documents techniques
- Fiche technique PCE 6242-7Télécharger
- Déclaration UE de conformité PCE 6242-7Télécharger
- Certificat ÖVE 43-224 (gamme)Télécharger
- Plan coté – Socle connecteur mâle CEE droitTélécharger
- Consignes de sécurité et mode d'emploi PCETélécharger
Documents officiels du fabricant PCE. Les caractéristiques de référence sont celles des documents du fabricant.
Applications
- Entrée d'alimentation de coffrets et de machines
- Coffrets de distribution mobiles
- Équipements raccordés par prolongateur
